1.TWR 1500概述

TWR1500是TDSR公司根據軌道交通行業特點專門打造的產品之一，性能穩定，測距準確，刷新率高，體積小巧，還大大加強了數據通信功能，測距的同時可以進行數據傳輸，最大通信速率可達1Mbps，滿足軌道交通信號項目的要求。

TWR1500

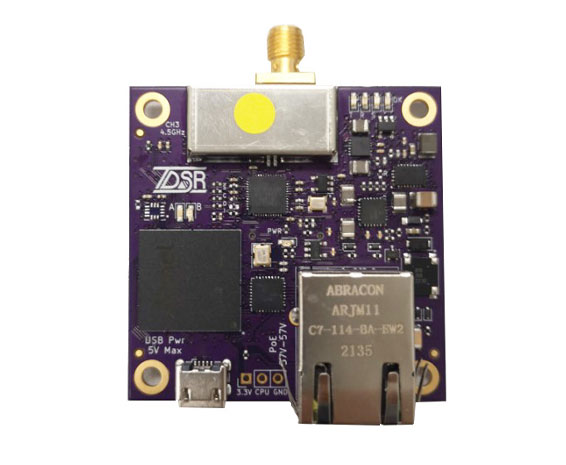

TWR1500內部圖

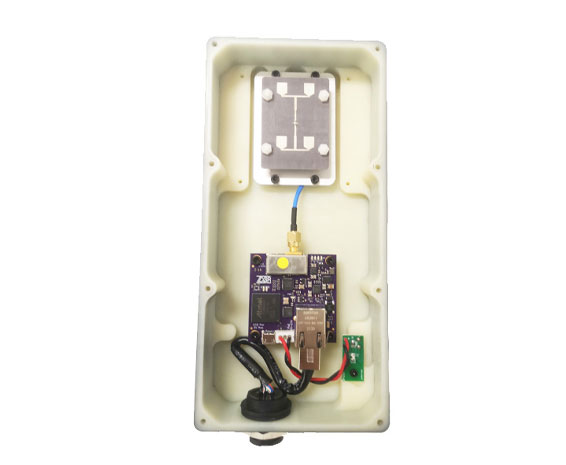

TWR1500 IP67封裝圖

主要參數列表

參數類型 TWR1500
模塊尺寸 50mm x 50mm（裸板）
工作電壓 5V-48VDC
測距精度 ±5cm
最大測距范圍 500m
測距頻率 200 Hz
數據接口方式 RJ45
通信速率 最大1Mbps（實測）
功耗 小于2W
工作溫度 -40~85℃
工作濕度 95%，不結霜
防護等級 IP67
頻率范圍 6.25 GHz -6.75GHz

2、測距與通信

測距參數 性能
測距原理 脈沖雙向飛行時間（TW-TOF）、慣導預算
最大測距距離 視距：500m
精確度（3次標準偏差） 3.1cm
準確度（偏置誤差） ±5cm
最大測距刷新率 200Hz
最大波特率 1Mbps (實測)
